伺服推杆类型型号选择

　　※伺服推杆原理：

　　●伺服推杆又称伺服电缸是将伺服电机与滚珠丝杠一体化设计的模块化产品，将伺

　　服电机的旋转运动转换成直线运动，同时利用伺服电机性能极佳优点-精确转速控

　　制，精确转数控制，精确扭矩控制转变成-精确速度控制，精确位置控制，精确

　　推力控制;实现高精度直线运动系列的全新电动执行机构。

　　※伺服推杆特点：

　　●闭环伺服控制，控制精度达到0.01mm;精确控制推力，可增加压力传感器，控

　　制精度可达1%;可很方便与PLC等控制系统连接，实现高精密运动控制。噪音

　　低，节能环保，干净，高刚性，抗冲击力，超长寿命，操作维护简单。可在恶劣

　　环境下长期无故障运行，防护等级可以达到IP65。可实现高强度，高速度，高精

　　度定位，运动平稳，速度调节非常方便。广泛的应用在造纸行业，化工行业，汽

　　车行业，电子行业，机械自动化行业，焊接行业等。

　　※伺服推杆维护：

　　●在复杂的环境下工作只需要定期的注润滑脂，并无易损件需要维护更换，比液压

　　系统和气压系统减少了大量的售后服务成本。

　　※液压缸和气缸的完美替代品：

　　●可以完全替代液压缸和气缸，并且实现环境更环保，更节能，无污染的优点，很

　　容易与PLC等控制系统连接，实现高精密运动控制。

　　※配置灵活性：

　　●可以提供非常灵活的安装配置，公司可提供全系列的安装组件：前法兰，前单耳

　　环，前U型叉，后底座，尾部单耳环，中间耳轴安装，切向前后脚架，轴向前后

　　脚架，导向模块等;可以与伺服电机直线安装，或者平行安装;可以增加各式附

　　件：限位开关，行星减速机，预紧螺母等;驱动可以选择交流制动伺服电机，直流伺服电机，步进电机。


　　注:1、上列表中的电机电压等级为单相AC220或三相380V，防护等级为IP65，绝缘等级为F级。

　　2、表中的电机型号及功率，指该推杆在额定输出力、额定速度时为******值的功率，电机功率与推拉力成正比。

　　3、表中额定速度为常规速度，若推拉速有特殊要求订货时需说明，若超出表中行程制造范围必须在订货时说明。

　　4、若无特殊说明电动推杆使用地点的海拔高度不超过1500m，月平均最高相对湿度不超过90%，电动推杆使用的工

　　作环境温度为：-20～+60℃。

　　5、本公司可定制各类特种伺服推杆，推速0～500mm/s，环境温度最高可达120℃，可配制防爆、制动、 耐高温、

　　特殊电压、高防护等级等各类特殊型电机 。

　　6、以上伺服推杆均采用高精度滚珠丝杆传动付通过同步带传动,出厂时配置两个磁性行程开关。

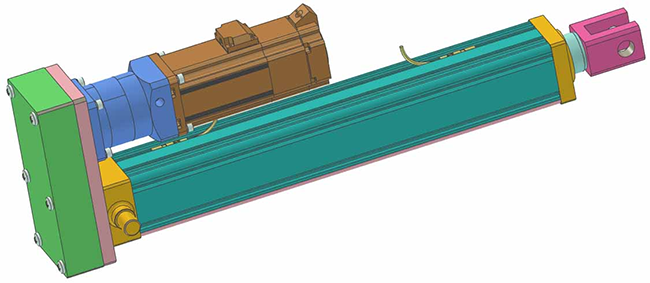

折叠型中间耳轴式伺服推杆型号示例：SFDTPRZ750-305/50
注意：订货时若需随机订购安装支架或电控箱等附件需另行注明！

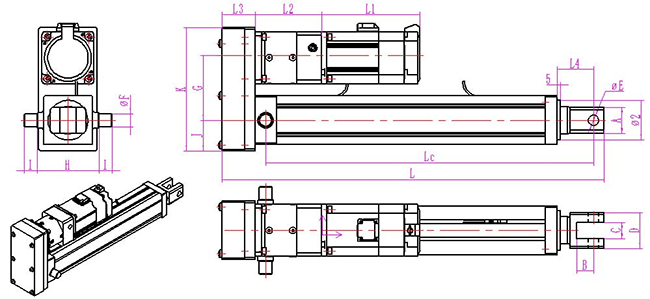

型号	外  形  尺  寸(mm)
SFDTPRZ	L	Lc	L1	L2	L3	L4	A	B	C	D	ΦE	ΦF	G	H	I	J	K
100-	224+S	161+S	119	62	40	56	25	22	15	27	12	12	70	65	14	35	140
500-	262+S	185+S	151	81	47	56	35	26	20	45	16	16	85	84	20	41.5	170
750-	281+S	198+S	150	102.5	51	56	40	26	25	55	16	20	96	95	20	47	190
1000-	281+S	198+S	165	102.5	51	56	40	26	25	55	16	20	96	95	20	47	190
2000-	338+S	233+S	178	149.5	65	62	54	32	35	70	20	25	135	135	25	65	265
2500-	334+S	229+S	178	149.5	65	65	54	32	35	70	20	25	135	135	25	65	265
3000-	410+S	287+S	165.5	162	75	95	70	50	40	80	35	30	154	165	30	75	310
5000-	491+S	344+S	255	189	100	85	70	50	40	80	35	30	180	185	30	85	360
