产品概述:
CY14 型轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构,因而与其它类型的泵相比,具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。 它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。
型号说明:
MCY14-1B定量轴向柱塞泵
其原理较为简单,泵的传动轴与缸体用花键联接,带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心转动。每个柱塞端部有一个滑靴,定心弹簧通过内套钢球、回程盘,将滑靴压在与轴线成一定倾斜角的斜盘上。当缸体旋转时,柱塞同时作往复运动,完成吸油和压油动作。定心弹簧通过外套将缸体压配油盘上,起初始密封作用。滑靴和配油盘均采用了油压静力平衡,不但减少了泵的磨损,而且使泵具有很高压的容积效率和机械效率。

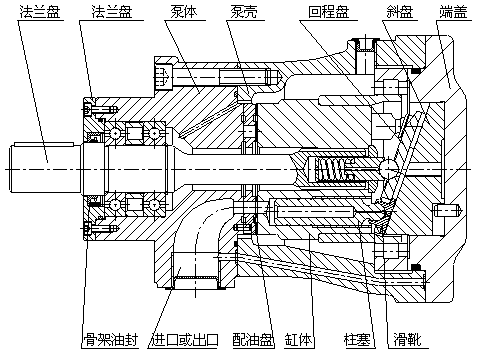

结构剖视:

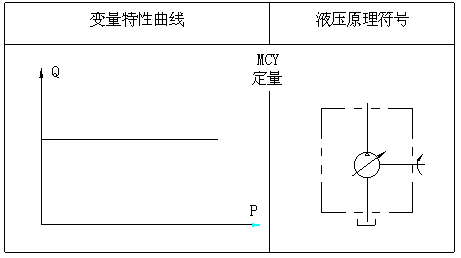

特性曲线:

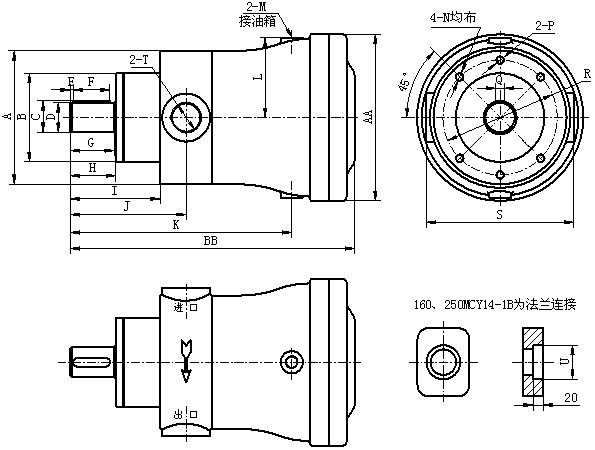

外形尺寸:
技术参数:
尺寸|型号 | 2.5MCY | 10(16)MCY | 25(40)MCY | 63(80)MCY | 160MCY | 250(400)MCY |
A | 79 × 84 | φ 125 | φ 150 | φ 190 | φ 240 | φ 280 |
B(f9) | φ 52 | φ 75 | φ 100 | φ 120 | φ 150 | φ 180 |
C | 15.8 | 27.5 | 32.5 | 42.8 | 59 | 63.9 |
D(h6) | φ 14 | φ 25 | φ 30 | φ 40 | φ 55 | φ 60 |
E | 3 | 4 | 4 | 4 | 4 | 5 |
F | 20 | 30 | 45 | 50 | 100 | 100 |
G | 25 | 40 | 52 | 60 | 106 | 110 |
H | 26 | 41 | 54 | 62 | 110 | 112 |
I | 62 | 86 | 104 | 122 | 180 | 212 |
J | 77 | 109 | 134 | 157 | 230 | 272(277) |
K | 119 | 194 | 246 | 300 | 411 | 492(502) |
L | 44 | 71 | 83 | 108 | 141 | 170 |
M | M10 × 1 | M14 × 1.5 | M14(M18) × 1.5 | M18 × 1.5 | M22 × 1.5 | M22 × 1.5 |
N | M8 | M10 | M10 | M12 | M16 | M20 |
P | M16 | M20 | ||||
Q(h9) | 5 | 8 | 8 | 12 | 16 | 18 |
R | φ 80 | φ 100 | φ 125 | φ 155 | φ 198 | φ 230 |
S | 84 | 142 | 172 | 200 | 340 | 420 |
T | M18 × 1.5 | M22 × 1.5 | M33(M42) × 2 | M42(M48) × 2 | φ 55 | φ 64( φ 66) |
U | φ 64 | φ 76 | ||||
AA | φ 92 | φ 150 | φ 170 | φ 225 | φ 300 | φ 360 |
BB | 171 | 253 | 308 | 385 | 525 | 622(632) |
YCY14-1B压力变量轴向柱塞泵
主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。当来自主体部分的高压油通过通道(a)、(b)、(c)进入变量壳体下腔(d)后,油液经通道(e)分别进入通道(f)和(h),当弹簧的作用力大于由油道(f)进入伺服活塞下端环形面积上的液压推力时,则油液经(h)到上腔(g),推动变量活塞向下运动,使泵的流量增加。当作用于伺服活塞下端环形面积上的液压推力大于弹簧的作用力时,则伺服活塞向上运动,堵塞通道(h),使(g)腔的油通过(i)腔而卸压,此时,变量活塞上移,变量头偏角减小,使泵的流量减小。
调节流量特性时,可先将限位螺钉拧至上端,根据所需的流量和压力变化范围,调节弹簧套,使其流量开始发生变化时的初始压力符合要求,然后将限位螺钉拧至终级压力时的流量不再发生变化,其中间的流量与压力变化关系由泵的本身设计所决定。
结构剖视:

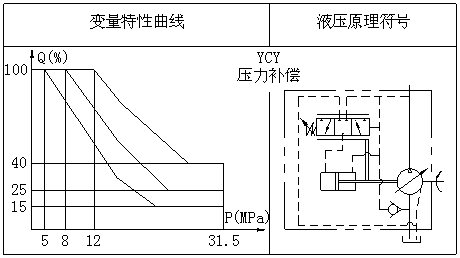

特性曲线:

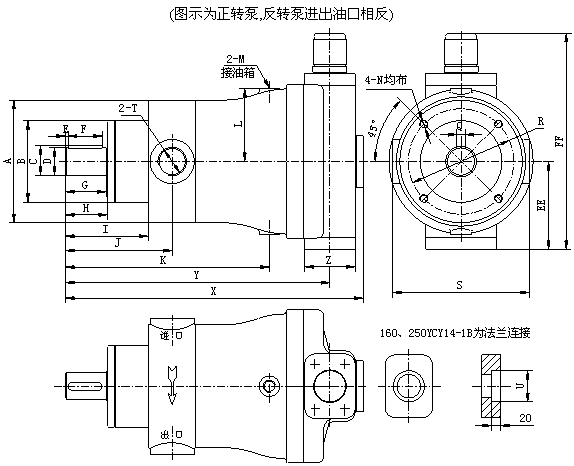

外形尺寸:
技术参数:
尺寸|型号 | 10(16)YCY | 25(40)YCY | 63(80)YCY | 160YCY | 250(400)YCY |
A | φ 125 | φ 150 | φ 190 | φ 240 | φ 280 |
B(f9) | φ 75 | φ 100 | φ 120 | φ 150 | φ 180 |
C | 27.5 | 32.5 | 42.8 | 59 | 63.9 |
D(h6) | φ 25 | φ 30 | φ 40 | φ 55 | φ 60 |
E | 4 | 4 | 4 | 4 | 5 |
F | 30 | 45 | 50 | 100 | 100 |
G | 40 | 52 | 60 | 106 | 110 |
H | 41 | 54 | 62 | 110 | 112 |
I | 86 | 104 | 122 | 180 | 212 |
J | 109 | 134 | 157 | 230 | 272(277) |
K | 194 | 246 | 300 | 411 | 492(502) |
L | 71 | 83 | 108 | 141 | 170 |
M | M14 × 1.5 | M14 × 1.5 | M18 × 1.5 | M22 × 1.5 | M22 × 1.5 |
N | M10 | M10 | M12 | M16 | M20 |
P | M16 | M20 | |||
Q(h9) | 8 | 8 | 12 | 16 | 18 |
R | φ 100 | φ 125 | φ 155 | φ 198 | φ 230 |
S | 142 | 172 | 200 | 340 | 420 |
T | M22 × 1.5 | M33(M42) × 2 | M42(M48) × 2 | φ 55 | φ 64( φ 66) |
U | φ 64 | φ 76 | |||
X | 294 | 362 | 439 | 595 | 690(700) |
Y | 258 | 317 | 390 | 533 | 629(639) |
Z | 50 | 66 | 74 | 100 | 100 |
EE | 100 | 120 | 140 | 173 | 210 |
FF | 288 | 351 | 400 | 448 | 516 |
SCY14-1B手动变量柱塞泵
主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
手动变量泵改变流量靠外力转动调节手轮,旋转调节螺杆,带动变量活塞沿轴向移动,同时带动变量头绕中心转动,改变倾斜角,达到变量目的。当达到所需流量时可使锁紧螺母紧固。
调节手轮顺时针转动时,流量减小。调节手轮逆时针转动时,流量增加。其百分值可粗略从刻度盘上读出。工作时改变流量须卸荷操作。

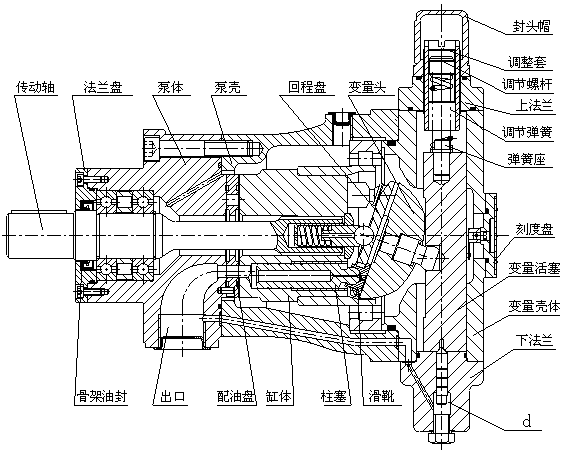

结构剖视:

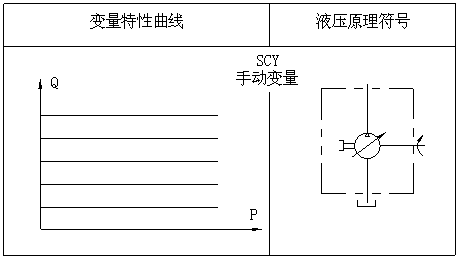

特性曲线:

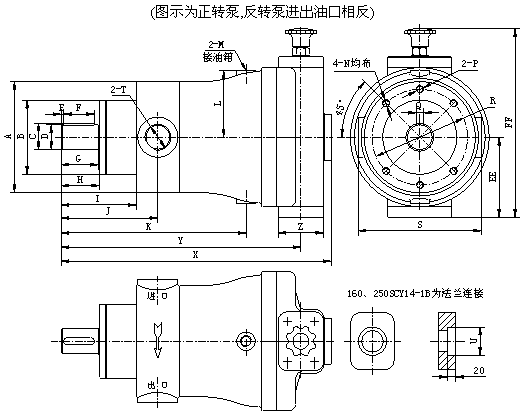

外形尺寸:
技术参数:
尺寸|型号 | 10(16)SCY | 25(40)SCY | 63(80)SCY | 160SCY | 250(400)SCY |
A | φ 125 | φ 150 | φ 190 | φ 240 | φ 280 |
B(f9) | φ 75 | φ 100 | φ 120 | φ 150 | φ 180 |
C | 27.5 | 32.5 | 42.8 | 59 | 63.9 |
D(h6) | φ 25 | φ 30 | φ 40 | φ 55 | φ 60 |
E | 4 | 4 | 4 | 4 | 5 |
F | 30 | 45 | 50 | 100 | 100 |
G | 40 | 52 | 60 | 106 | 110 |
H | 41 | 54 | 62 | 110 | 112 |
I | 86 | 104 | 122 | 180 | 212 |
J | 109 | 134 | 157 | 230 | 272(277) |
K | 194 | 246 | 300 | 411 | 492(502) |
L | 71 | 83 | 108 | 141 | 170 |
M | M14 × 1.5 | M14 × 1.5 | M18 × 1.5 | M22 × 1.5 | M22 × 1.5 |
N | M10 | M10 | M12 | M16 | M20 |
P | M16 | M20 | |||
Q(h9) | 8 | 8 | 12 | 16 | 18 |
R | φ 100 | φ 125 | φ 155 | φ 198 | φ 230 |
S | 142 | 172 | 200 | 340 | 420 |
T | M22 × 1.5 | M33(M42) × 2 | M42(M48) × 2 | φ 55 | φ 64( φ 66) |
U | φ 64 | φ 76 | |||
X | 294 | 362 | 439 | 595 | 690(700) |
Y | 258 | 317 | 390 | 533 | 629(639) |
Z | 50 | 66 | 74 | 100 | 100 |
EE | 91 | 101 | 130 | 165 | 203 |
FF | 231 | 266 | 305 | 393 | 470 |
MYCY14-1B定级变量柱塞泵
主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
这种泵是依靠内控(也可以用外控)油压操纵变量机构。该泵的压力调节范围比较小,油压在3~4Mpa时产生变量后,流量迅速减小至所要求的高压流量值。这种泵实际上相当于高低压组合泵,泵的驱动功率选择可以参照压力补偿变量泵的功率选择方法进行计算。
来自主体部分的高压油,进入下法兰下腔(d),当弹簧力大于作用在推杆下端面积上的液压力时,推动变量活塞向下移动,使泵的流量增加。当作用在推杆下端面积上的液压力大于弹簧的作用力时,变量活塞向上移动,使泵的流量减少。
调节变量特性时,根据所需流量和压力变化范围,调节调整套,使泵终级压力时的流量不再发生变化,然后调整调节螺杆使泵流量刚发生变化时初始压力符合要求。
结构剖视:

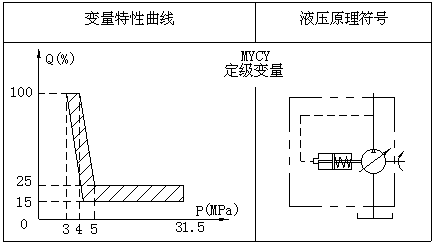

特性曲线:
外形尺寸:
技术参数:
尺寸|型号 | 10(16)MYCY | 25(40)MYCY | 63(80)MYCY |
A | φ 125 | φ 150 | φ 190 |
B(f9) | φ 75 | φ 100 | φ 120 |
C | 27.5 | 32.5 | 42.8 |
D(h6) | φ 25 | φ 30 | φ 40 |
E | 4 | 4 | 4 |
F | 30 | 45 | 50 |
G | 40 | 52 | 60 |
H | 41 | 54 | 62 |
I | 86 | 104 | 122 |
J | 109 | 134 | 157 |
K | 194 | 246 | 300 |
L | 71 | 83 | 108 |
M | M14 × 1.5 | M14 × 1.5 | M18 × 1.5 |
N | M10 | M10 | M12 |
Q(h9) | 8 | 8 | 12 |
R | φ 100 | φ 125 | φ 155 |
S | 142 | 172 | 200 |
T | M22 × 1.5 | M33(M42) × 2 | M42(M48) × 2 |
X | 294 | 362 | 439 |
Y | 258 | 317 | 390 |
Z | 50 | 66 | 74 |
EE | 127 | 153 | 188 |
FF | 282 | 335 | 382 |
BCY14-1B电液比例控制变量柱塞泵
主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
BCY14-1B型电液比例控制变量泵,是利用“流量——位移——力反馈”的原理设计的,是CY14-1B型轴向柱塞泵中一种新的变量型式,是靠外控油压来控制变量机构,并利用输入比例电磁铁的电流大小来改变泵的流量,输入电流与泵的流量成比例关系。该泵控制灵活、动作灵敏、重复精度高、稳定性好,能方便地实现液压系统的遥控、自控、无级调速、跟踪反馈同步和计算机控制,适用于工业自动化的要求。

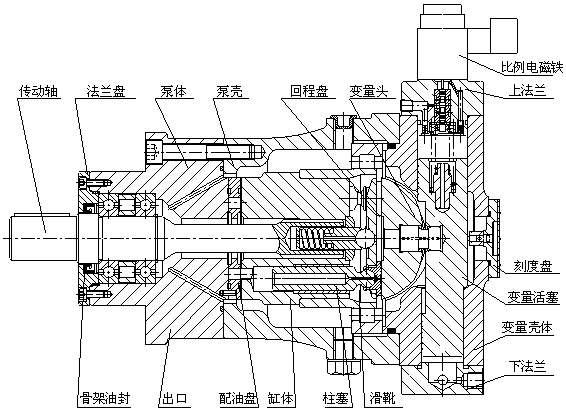

结构剖视:

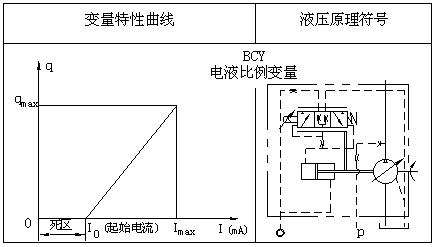

特性曲线:
外形尺寸:
技术参数:
尺寸| 型号 | 10BCY | 25(40)BCY | 63(80)BCY | 160BCY | 250(400)BCY |
A | φ 125 | φ 150 | φ 190 | φ 240 | φ 280 |
B(f9) | φ 75 | φ 100 | φ 120 | φ 150 | φ 180 |
C | 27.5 | 32.5 | 42.8 | 59 | 63.9 |
D(h6) | φ 25 | φ 30 | φ 40 | φ 55 | φ 60 |
E | 4 | 4 | 4 | 4 | 5 |
F | 30 | 45 | 50 | 100 | 100 |
G | 40 | 52 | 60 | 106 | 110 |
H | 41 | 54 | 62 | 110 | 112 |
I | 86 | 104 | 122 | 180 | 212 |
J | 109 | 134 | 157 | 230 | 272(277) |
K | 194 | 246 | 300 | 411 | 492(502) |
L | 71 | 83 | 108 | 141 | 170 |
M | M14 × 1.5 | M14 × 1.5 | M18 × 1.5 | M22 × 1.5 | M22 × 1.5 |
N | M10 | M10 | M12 | M16 | M20 |
P | M16 | M20 | |||
Q(h9) | 8 | 8 | 12 | 16 | 18 |
R | φ 100 | φ 125 | φ 155 | φ 198 | φ 230 |
S | 142 | 172 | 200 | 340 | 420 |
T | M22 × 1.5 | M33(M42) × 2 | M42(M48) × 2 | φ 55 | φ 64( φ 66) |
U | φ 64 | φ 76 | |||
X | 294 | 362 | 439 | 595 | 690(700) |
Y | 258 | 317 | 390 | 533 | 629(639) |
Z | 50 | 66 | 74 | 100 | 100 |
H1 | 65 | 80 | 127 | 157 | 193 |
H2 | 96.5 | 112 | 126 | 159 | 193 |
EE | 100 | 110 | 140 | 173 | 210 |
FF | 300 | 318 | 358 | 415 | 485 |
PCY14-1B斜盘式恒压变量柱塞泵
主体部分(参见结构剖)由传动轴带动缸体旋转,使均匀分布在缸体上的七个柱塞绕传动轴中心线转动,通过中心弹簧将柱滑组件中的滑靴压在变量头(或斜盘)上。这样,柱塞随着缸体的旋转而作往复运动,完成吸油和压油动作。
这种变量型式的泵,输出压力小于调定恒压力时,全排量输出压力油,即定量输出,在输出油液的压力达到调定压力时,就自动地调节泵流量,以保证恒压力,满足系统的要求。泵的输出恒压值,根据需要,在调压范围内可以无级调定,泵的结构见图6,该结构将输出的压力油同时通至变量活塞下腔和和恒压阀的控制油入口,当输出压力小于调定恒压力时,作用在恒压阀芯上的油压推力小于调定弹簧力,恒压阀处于开启状态,压力油进入变量活塞上腔,变量活塞压在最低位置,泵全排量输出压力油; 当泵在调定恒压力工作时,作用在恒压阀芯上的油压推力等于调定弹簧力,恒压阀的进排油口同时处于开启状态,使变量活塞上下腔的油压推力相等,变量活塞平衡在某一位置工作,若液压阻尼(负载)加大,油压瞬时升高,恒压阀排油口开大、进油口关小,变量活塞上腔比较下腔压力降低、变量活塞向上移动,泵的流量减小,直至压力下降到调定恒压力,这时变量活塞在新的平衡位置工作。反之,若液压阻尼(负载)减小,油压瞬时下降,恒压阀进油口开大,排油口关小,变量活塞上腔比较下腔油压升高,变量活塞向下移动,泵的流量增大,直至压力上升至调定恒压力。
结构剖视:
特性曲线:
外形尺寸:
技术参数:
尺寸| 型号 | 10PCY | 25(40)PCY | 63(80)PCY | 160PCY | 250(400)PCY |
A | φ 125 | φ 150 | φ 190 | φ 240 | φ 280 |
B(f9) | φ 75 | φ 100 | φ 120 | φ 150 | φ 180 |
C | 27.5 | 32.5 | 42.8 | 59 | 63.9 |
D(h6) | φ 25 | φ 30 | φ 40 | φ 55 | φ 60 |
E | 4 | 4 | 4 | 4 | 5 |
F | 30 | 45 | 50 | 100 | 100 |
G | 40 | 52 | 60 | 106 | 110 |
H | 41 | 54 | 62 | 110 | 112 |
I | 86 | 104 | 122 | 180 | 212 |
J | 109 | 134 | 157 | 230 | 272(277) |
K | 194 | 246 | 300 | 411 | 492(502) |
L | 71 | 83 | 108 | 141 | 170 |
M | M14 × 1.5 | M14 × 1.5 | M18 × 1.5 | M22 × 1.5 | M22 × 1.5 |
N | M10 | M10 | M12 | M16 | M20 |
P | M16 | M20 | |||
Q(h9) | 8 | 8 | 12 | 16 | 18 |
R | φ 100 | φ 125 | φ 155 | φ 198 | φ 230 |
S | 142 | 172 | 200 | 340 | 420 |
T | M22 × 1.5 | M33(M42) × 2 | M42(M48) × 2 | φ 55 | φ 64( φ 66) |
U | φ 64 | φ 76 | |||
X | 294 | 362 | 439 | 595 | 690(700) |
Y | 258 | 317 | 390 | 533 | 629(639) |
Z | 50 | 66 | 74 | 100 | 100 |
EE | 101 | 120 | 140 | 173 | 210 |
FF | 255 | 280 | 329 | 396 | 465 |
